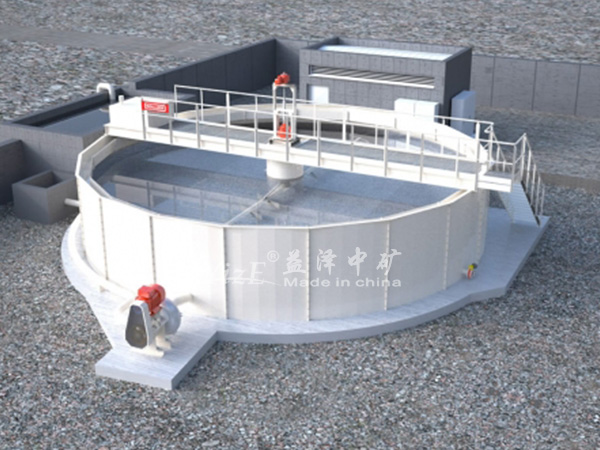

垂架式中心传动浓缩机的定义

垂架式中心传动浓缩机是一种用于尾矿、污泥、煤泥等物料浓缩脱水的大型设备，通过垂架式中心传动装置驱动耙架旋转，将低浓度矿浆浓缩为高浓度底流（含水率≤30%）。其特点是处理量大、运行稳定、适应复杂物料，广泛应用于矿山、环保、煤炭等行业。

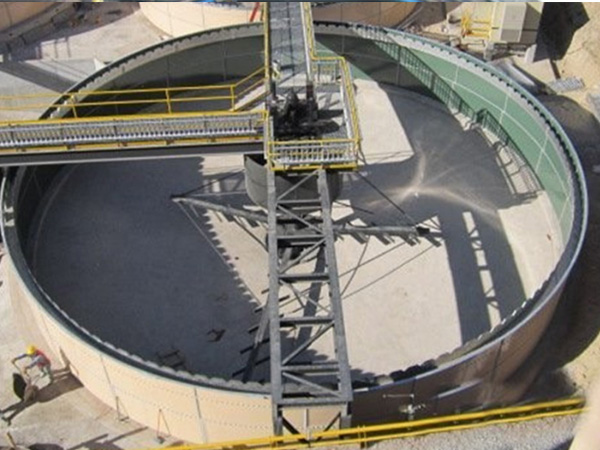

乌鲁木齐垂架式中心传动浓缩机核心结构与工作原理

1. 核心结构

• 槽体：由高强度钢板焊接而成，直径10-100米，深度3-5米，内衬耐磨橡胶或环氧树脂。

• 垂架式中心传动装置：包括电机、减速机、中心轴和耙架，驱动耙架缓慢旋转（通常0.1-0.5r/min）。

• 耙架：由中心轴支撑，分为上部桁架和下部刮板，材质为碳钢或不锈钢。

• 溢流槽：位于槽体边缘，收集澄清后的上清液。

• 底流泵：将浓缩后的底流物料输送至下一工序。

2. 工作原理

• 矿浆通过给料井进入浓缩机，固体颗粒在重力作用下逐渐沉降；

• 耙架缓慢旋转，将沉降的固体颗粒推向中心排料口；

• 澄清后的上清液从溢流槽排出，浓缩后的底流通过底流泵排出。

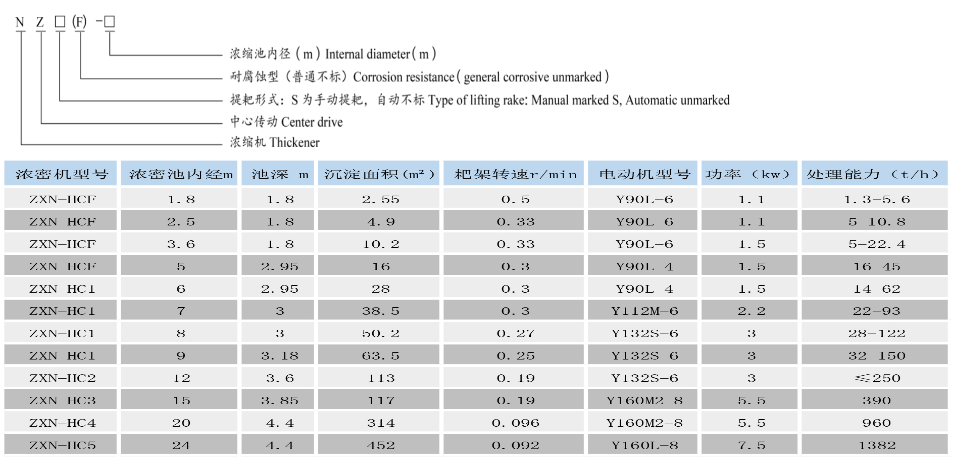

乌鲁木齐垂架式中心传动浓缩机技术参数（典型型号）

乌鲁木齐垂架式中心传动浓缩机适用场景

1. 矿山尾矿处理：

   • 浓缩铁尾矿、铜尾矿等，底流浓度50-70%，溢流浊度≤300ppm。

2. 煤炭行业：

   • 煤泥脱水回收，底流浓度40-60%，溢流浊度≤200ppm。

3. 环保行业：

   • 市政污泥、工业污泥浓缩脱水，底流浓度20-40%，溢流浊度≤100ppm。

4. 建材行业：

   • 石膏浆、石灰石浆的浓缩处理。



乌鲁木齐地区适配方案

1. 防沙设计

• 密封结构：槽体与底座连接处加装橡胶密封条，防止沙尘侵入轴承。

• 顶部防尘罩：覆盖槽体，减少扬尘（适应乌鲁木齐多风沙气候）。

2. 耐低温优化

• 电机选型：F级绝缘电机（耐温-20℃~40℃），启动转矩大。

• 润滑油脂：低温锂基脂（如美孚XHP222），适应冬季严寒。



3. 耐磨抗冲击

• 槽体内衬：铺设陶瓷衬板或耐磨橡胶，减少磨损。

• 耙架材质：采用NM400耐磨钢板或堆焊耐磨层，延长使用寿命。

4. 智能化升级

• 远程监控：加装浓度计、流量计，实时监测运行状态。

• 自动提耙：当耙架扭矩过大时自动提升，防止过载损坏。



选型建议

1. 根据物料特性选择

2. 根据处理量选择

• 中型矿山（1000-5000吨/天）：槽体直径20-50米；

• 大型矿山（5000-10000吨/天）：槽体直径50-100米。

经济性分析

注意事项

1. 物料控制：

   • 控制矿浆浓度（建议10-30%），防止沉降过快或过慢。

2. 操作：

   • 运行中禁止进入槽体，停机后锁定电源并设置警示标识。

总结

垂架式中心传动浓缩机凭借其大处理量与高稳定性，成为乌鲁木齐地区矿山、煤炭及环保行业的理想选择。针对当地风沙大、温差大的特点，建议优先选择防沙+耐低温+耐磨的本地化机型，并搭配智能化监控系统提升运维效率。选型时需结合处理量、物料特性及环保要求，优先与本地供应商合作以确保快速售后服务响应。
